Che cos'è questo cavo

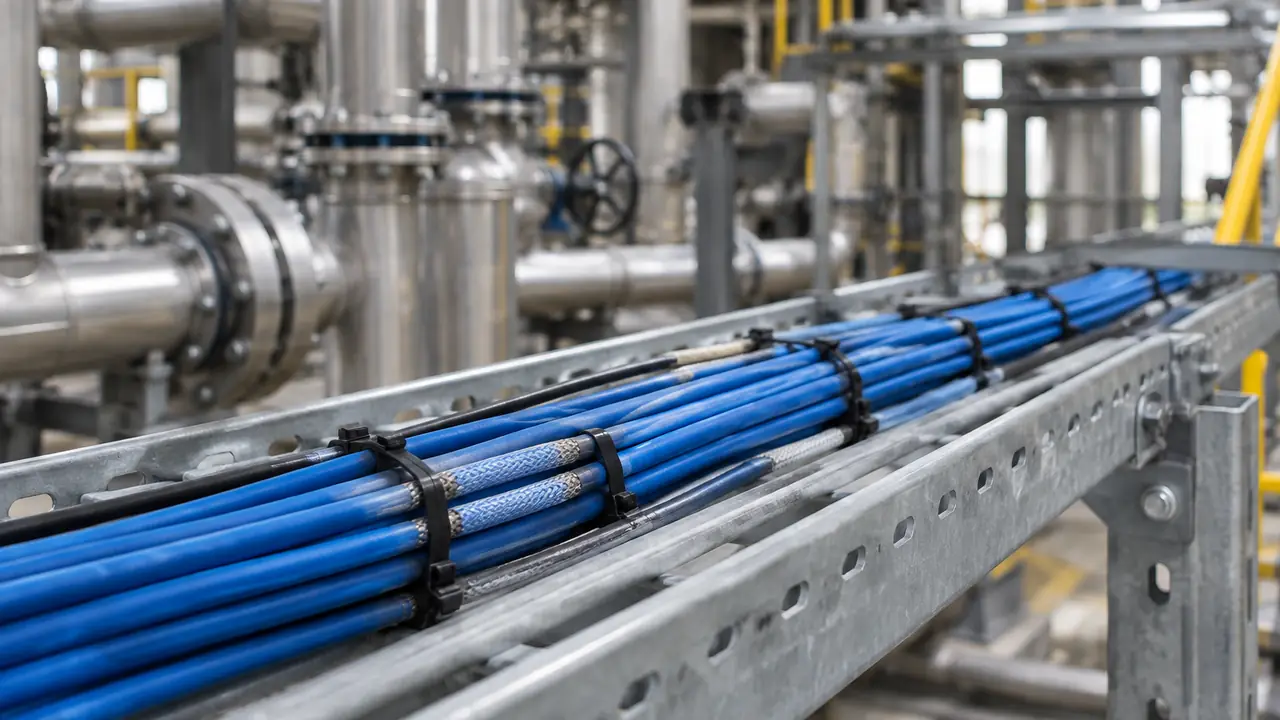

Il cavo per strumentazione trasporta circuiti di misura e di segnale: anelli di trasmettitori 4-20 mA, segnali di termocoppie e RTD, ingressi analogici e simili segnali di basso livello facilmente disturbati dal rumore elettrico di motori, azionamenti e cavi di potenza che corrono accanto. Uno schermo attorno ai conduttori intercetta quel rumore e lo scarica a terra. La costruzione di riferimento di questa pagina è il cavo 450/750 V a quattro conduttori da 1,5 mm2 con schermo generale tratto dal catalogo di uno stabilimento partner, il tipo KVVP: conduttori in rame, isolamento in PVC da 0,7 mm, riempitivi, un nastro in poliestere, uno schermo a treccia in filo di rame e una guaina in PVC da 1,2 mm, con diametro esterno non superiore a 12,2 mm e circa 196 kg per chilometro.
La costruzione è quella del cavo di comando con l'aggiunta di uno schermo, il che la rende adatta dove un impianto vuole un'unica famiglia sia per la manovra sia per i segnali. Dove la specifica richiede coppie intrecciate schermate singolarmente, il cavo è un prodotto diverso, trattato più avanti.
Uno schermo funziona solo quanto l'installazione che lo circonda. La separazione dai cavi di potenza sulla passerella, il punto di messa a terra dello schermo e la scelta dei pressacavi al quadro contano quanto il cavo stesso, e sono definiti dal progetto dell'ingegnere strumentista. Ciò che il desk controlla è che il cavo consegnato corrisponda alla costruzione di quel progetto: sezione dei conduttori, tipo e copertura dello schermo, materiale della guaina e la marcatura che permette agli installatori di identificare ogni tratta in cantiere.
Schermo generale o schermi per singola coppia
| Tipo | Costruzione | Impiego tipico | Nota di approvvigionamento |
|---|---|---|---|
| Schermo generale a treccia (tipo KVVP) | Conduttori, nastro in poliestere, treccia in filo di rame, guaina in PVC | Segnali da un singolo dispositivo, ingressi analogici vicino a cavi di potenza | Catalogo partner, da 2x0,75 a 44x1 |
| Schermo generale a nastro | Conduttori, nastro alluminio-poliestere, filo di continuità | Più leggero, diametro minore dove la flessione è limitata | Secondo scheda tecnica dello stabilimento |
| Coppie schermate singolarmente e con schermo generale | Coppie intrecciate, ciascuna con il proprio schermo, più uno schermo generale | Tratte multi-anello dove conta la diafonia tra anelli | Tipi EN 50288-7 o PAS 5308, abbinati a uno stabilimento distinto |
| Cavo per strumentazione armato | Conduttori schermati sotto armatura a fili o nastri d'acciaio | Interramento diretto, aree d'impianto esposte | Vedere cavi armati |
Una treccia offre buona resistenza meccanica e bassa resistenza dello schermo; un nastro offre copertura completa con peso ridotto. Quale schermo usare, e come metterlo a terra, è una scelta progettuale dell'ingegnere strumentista. L'articolo cavo di comando vs cavo per strumentazione illustra come i progetti suddividono i due.
Che cosa verificare su un cavo schermato
- Resistenza del conduttore: rispetto a IEC 60228, per esempio 12,1 ohm/km al massimo a 20 C per rame da 1,5 mm2 di Classe 1 o 2, per bobina.
- Schermo: diametro dei fili e copertura della treccia come indicati nella scheda tecnica; continuità dello schermo verificata per bobina.
- Isolamento e guaina: spessore e diametro esterno misurati sui campioni; una guaina sottile sopra una treccia si consuma sui bordi delle passerelle.
- Comportamento al fuoco: ritardante di fiamma secondo IEC 60332-1-2 o IEC 60332-3 come da rapporto di prova; guaine LSZH provate secondo IEC 61034 e IEC 60754 come da rapporto.
La copertura della treccia è un punto facile in cui togliere rame senza cambiare l'aspetto del cavo, quindi il desk la fissa per iscritto e la verifica sul campione pre-spedizione. Vedere prove e ispezioni.
Standard e note di mercato
Il tipo KVVP è una designazione cinese, e molti progetti di esportazione lo accettano con rapporti di prova dove la specifica è scritta in termini di costruzione e prestazioni. I progetti nel Regno Unito, in Medio Oriente e in Europa specificano spesso cavi a coppie schermate di costruzione tipo EN 50288-7 o PAS 5308; questi non rientrano nel catalogo partner alla base di questo riferimento, quindi il desk abbina uno stabilimento che li produce e ne verifica prima i rapporti. Per gli edifici UE, il cavo installato in modo permanente richiede una classe CPR dichiarata nella DoP. I progetti negli USA richiedono di norma prodotti listati UL (o altro NRTL) per soddisfare l'AHJ. Le portate di corrente non sono rilevanti in senso consueto per i circuiti di segnale e non vengono pubblicate; le sezioni derivano dal progetto dell'ingegnere strumentista secondo IEC 60364-5-52, BS 7671 o NEC a seconda dei casi.
Bobine, MOQ e ordini
Il cavo per strumentazione viaggia su bobine in legno o legno-acciaio, con il piano bobine allineato all'elenco cavi di progetto e marcature metriche di inizio e fine sul cartellino. I listini degli stabilimenti per i cavi tipo comando indicano comunemente circa 1.000 m per costruzione, confermati per iscritto a ogni ordine; vedere MOQ e tempi di consegna.
- Inviate numero di conduttori o di coppie, sezioni, tipo di schermo, guaina, standard e metri tramite il modulo di richiesta preventivo.
- Il desk seleziona gli stabilimenti partner per quel tipo di schermo e ne verifica i rapporti.
- La scheda tecnica fissa ogni strato, la copertura della treccia, il testo di stampa e il piano bobine.
- Si raccolgono i registri di resistenza, tensione e continuità dello schermo, e le bobine vengono ispezionate prima del carico.
