Beim Auftrag ansetzen, nicht beim Katalog
Ein Kabelauftrag geht am häufigsten ganz am Anfang schief, wenn ein Einkäufer ein Produkt statt eines Stromkreises beschreibt. „Vieradriges armiertes Kabel“ kann ein stahldrahtarmiertes Kabel nach BS 5467 für einen Technikraum in Großbritannien bedeuten, ein stahlbandarmiertes Kabel nach IEC 60502-1 für eine Villenanlage im Nahen Osten oder ein Kabel, das auf der Baustelle gar keine Armierung gebraucht hätte. Der Desk fragt daher, was das Kabel tut: welcher Stromkreis, welche Verlegeart, welche Norm der Ingenieur in die Spezifikation geschrieben hat und wie das Kabel zum Einziehpunkt geliefert wird. Die sechs Anwendungsseiten unten übersetzen diese Fragen in Linien, Aufbauten, Normen und Trommelpläne.
Die Seiten richten sich an Markeninhaber, Distributoren und Großhändler, die Errichter beliefern, ebenso wie an Ingenieurprojekte, die direkt einkaufen. Sie dimensionieren keine Kabel. Leiterquerschnitt und Strombelastbarkeit hängen von Verlegeart, Häufung, Umgebungstemperatur, Spannungsfall und Kurzschlussleistung nach IEC 60364-5-52, BS 7671 oder NEC ab und werden vom Projektingenieur bestätigt. Der Leitfaden zur Kabeldimensionierung listet die Eingangsdaten, die der Ingenieur benötigt.
Sechs Projekttypen und ihre Linien
| Projekttyp | Hauptlinien | Wichtige Normen | Typische Verpackung |
|---|---|---|---|
| Gebäude | Installationsleitungen, NS-Energiekabel, Funktionserhalt, Schlauchleitungen, LAN | IEC 60227, IEC 60502-1, EN 50575, BS 6004, TIS 11 | 100-m-Ringe, Trommeln, 305-m-Kartons |
| Solarparks und Dachanlagen | Solar-PV-Kabel, NS- und Aluminium-Energiekabel, armiert, MS | EN 50618, IEC 62930, UL 4703, IEC 60502-1/-2 | 100-m-Ringe, 500-m-Trommeln, große Trommeln |
| Industrieanlagen | Armiert, Steuer-, Instrumentierungs-, NS-Energiekabel, Funktionserhalt | IEC 60502-1, BS 5467, BS 6724, IEC 60331 | Trommeln je Stromkreislänge |
| Versorgungsnetze | MS-Energiekabel, Aluminium, armiert, ADSS | IEC 60502-2, IEC 60885-3, IEEE 1222, IEC 60794-4-20 | Schwere Trommeln, Glasfasertrommeln |
| Rechenzentren | Innen-Glasfaserkabel, optische Faser, Patchkabel, LAN, NS-Energiekabel, Funktionserhalt | TIA-568, IEC 61753-1, EN 50575, NEC 770 / 800 | Spulen, 305-m-Kartons, Trommeln |

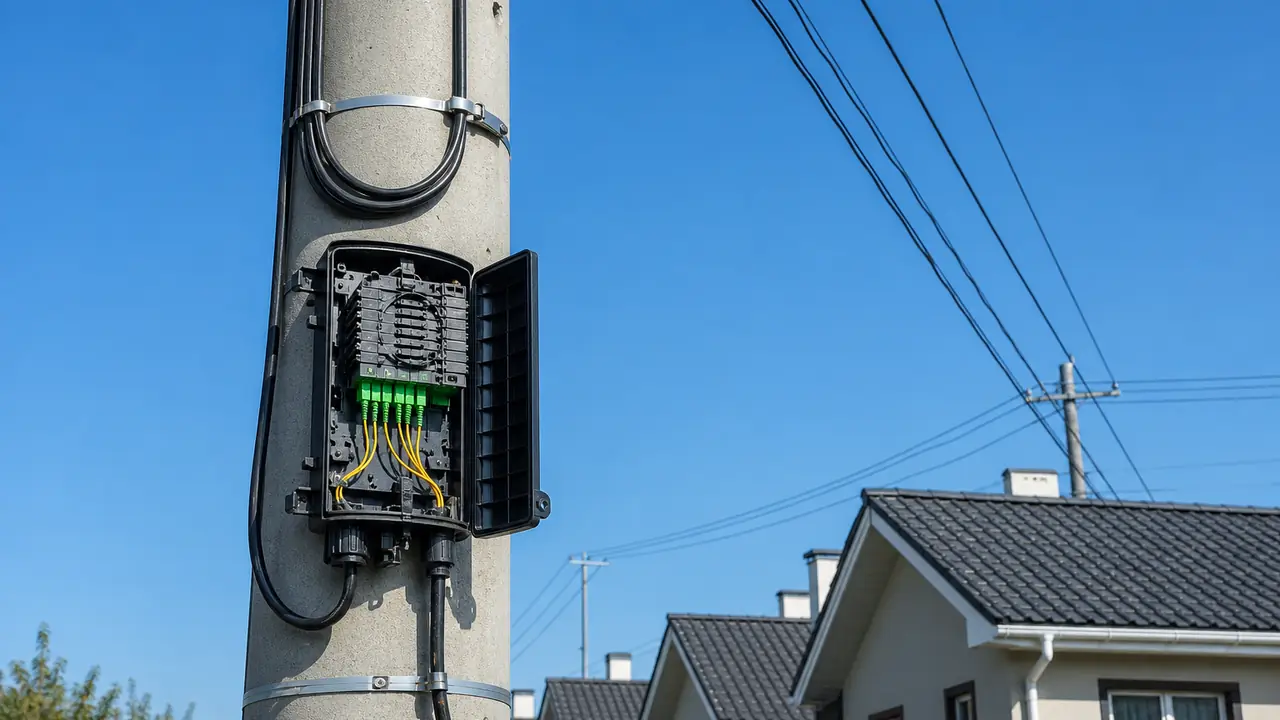

| Telekom und FTTH | Außen-Glasfaserkabel, ADSS, FTTH-Drop- und Patchkabel, Innen-Glasfaserkabel | ITU-T G.652.D / G.657, Telcordia GR-20, IEC 61753-1 | 2-km-/4-km-Trommeln, 1-km-Drop-Spulen |
Die meisten realen Projekte berühren mehrere Zeilen. Der Desk erstellt ein Spezifikationsblatt je Aufbau und einen Trommelplan für den gesamten Auftrag.
Was jede Anwendungsseite abdeckt
- Tabelle Stromkreis zu Kabel: welche Linie und welcher Aufbau üblicherweise jeden Stromkreis bedient, nach welcher Norm gefertigt wird und wie normalerweise verpackt wird.
- Normen und Markthinweise: die Wege, die in IEC-, UK-, EU-, US- und ausgewählten Exportmärkten üblicherweise gelten, formuliert als Punkte, die mit dem Projektingenieur, dem Prüflabor oder der zuständigen Behörde (AHJ) zu klären sind.
- Trommelplanung: wie Längen je Trommel, Metermarken und Trommeltypen für diese Art von Baustelle festgelegt werden.
- Typische Risiken: die Fehler, die der Desk bei diesem Projekttyp am häufigsten sieht, und das Protokoll, das jeden davon aufdeckt.
Warum der Cluster von der Anwendung abhängt
Chinas Kabelindustrie ist konzentriert, und jeder Cluster ist bei anderen Produkten stark. Energie- und Sonderkabel führen nach Yixing und Guanlin in Jiangsu, wo die Produktion von Leitungen und Kabeln bis Ende 2020 die Marke von 100 Mrd. Yuan überschritt (Nachrichtenportal der Provinz Jiangsu, 2021), nach Ningjin in Hebei, anerkannt für Mittel- und Niederspannungs- sowie New-Energy-Kabel, und nach Wuwei in Anhui für Sonderkabel. Glasfaser und Glasfaserkabel führen nach Wuhan, dessen Industrie mehr als 25 % des internationalen Marktes für Fasern und Kabel hält (Stadtregierung Wuhan), sowie nach Qidu in Wujiang. LAN-Kabel und Schlauchleitungen führen nach Humen in Dongguan. Ein gemischtes Projekt wird oft auf zwei oder drei Partnerwerke aufgeteilt, weshalb ein Trommelverzeichnis und ein Inspektionsplan so wichtig sind. Siehe Industriecluster.
Trommelplanung über ein Projekt
Die Kabelliste sagt dem Desk, wie lang jede Strecke ist. Der Trommelplan macht daraus Trommeln: Jede Trommel trägt eine oder mehrere vollständige Strecken mit Zuschlag für den Anschluss, sodass keine Muffe nötig wird, wo die Spezifikation keine zulässt. Die Länge je Trommel wird durch Trommelkapazität, Gewicht und die Hebetechnik der Baustelle begrenzt; der Trommeltyp (Holz, Stahl-Holz oder Stahl) richtet sich nach Gewicht und Bestimmungsort. Holztrommeln dauern in der Fertigung typischerweise 2-4 Wochen, daher wird der Plan vor der Produktion festgelegt. Die Seite Verpackung und Trommeln erklärt Trommeletiketten, Bebretterung und Endkappen.
Gemeinsame Risiken aller Projekttypen
Drei Risiken wiederholen sich in jeder Anwendung. Unterdimensionierte Leiter: Behörden haben vor armierten Kabeln gewarnt, deren effektiver Querschnitt bis zu zwei Stufen unter der Kennzeichnung lag; daher vergleicht der Desk den Gleichstrom-Leiterwiderstand je Trommel mit IEC 60228. Falsche Brandklasse: In der EU muss die CPR-Klasse für genau den Aufbau in der DoP erklärt sein, und sie beschreibt nur das Brandverhalten, nicht den Funktionserhalt. Zertifikate, die das Produkt nicht abdecken: Eine Listung oder Zulassung liegt beim Partnerwerk für einen bestimmten Aufbau und wird je Auftrag in der öffentlichen Datenbank der Prüfstelle nachgeprüft.
MOQ und Lieferzeit folgen den typischen Spannen auf der Seite MOQ und Lieferzeit und werden für jeden Auftrag schriftlich bestätigt. Wenn die Zusammensetzung klar ist, senden Sie eine Anfrage, und der Desk antwortet mit passenden Werken, Referenzaufbauten und einem Entwurf des Trommelplans.
