Produkte: Draht, Kabel und Glasfaser

Drei Familien, sechzehn Linien

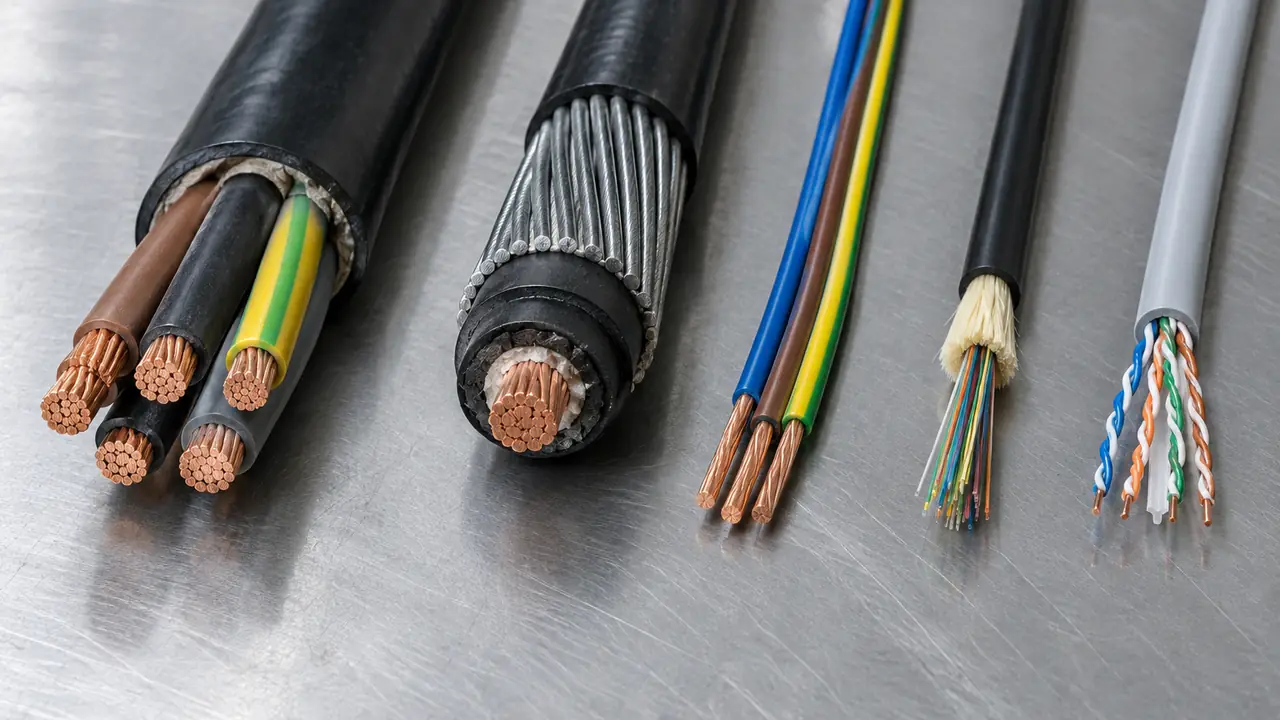

Strandquay ordnet die von uns beschafften Drähte, Kabel und Glasfasern in drei Familien. Jede Familie umfasst die Produkte, die üblicherweise dieselben Einkäufer, dieselben Normen und dieselben Cluster von Partnerwerken teilen, und jede Linie darin hat eine Referenzkonstruktion, die das Büro als Ausgangspunkt für Ihr Datenblatt verwendet. Das Register auf dieser Seite führt alle sechzehn Linien an einem Ort auf; die Familienseiten erklären, wie Sie zwischen ihnen wählen.

Steht Ihr Kabel nicht im Register, kann es dennoch erreichbar sein. Senden Sie die Typbezeichnung oder Norm aus Ihrer Zeichnung, zum Beispiel ein SWA-Kabel nach BS 6724 oder eine Gummischlauchleitung H07RN-F, und das Büro sucht ein Partnerwerk, das diese Linie fertigt. Liegt eine Konstruktion außerhalb dessen, was unsere Partnerwerke herstellen, sagen wir das, statt eine ähnliche Lösung zurechtzubiegen.

Wie Sie eine Familie wählen

Die meisten Einkäufer kennen die Familie aus der Aufgabe. Zur Bestätigung hilft es, davon auszugehen, was das Kabel überträgt und wo es verlegt wird.

• Energie von einem Transformator, Verteiler oder Wechselrichter: die Familie der Energiekabel. Bis 0,6/1 kV in Gebäuden und Anlagen ist es NS-XLPE; erdverlegte oder exponierte Trassen erhalten eine Bewehrung; Netze über 1 kV benötigen MS-Kabel; Sicherheitsstromkreise benötigen Konstruktionen mit Funktionserhalt; DC-Solarstrings benötigen Kabel nach EN 50618 oder UL 4703.
• Endstromkreise, Geräte, Schaltschränke und Instrumente: die Familie der Gebäude- und Steuerkabel. Einadrige Installationsleitungen für Rohre, flexible Leitungen für Geräte und Ausrüstung, mehradrige Steuerleitungen für Motor- und Schaltschrankverdrahtung sowie geschirmte Instrumentierungskabel für Signale.
• Licht- oder Datensignale: die Familie der Glasfaser- und Datenkabel. Blanke Glasfaser für Kabelhersteller, Glasfaserkabel für innen und außen, ADSS für Masttrassen, Dropkabel und Patchkabel für FTTH sowie Cat6 oder Koax für Kupfer-Datenverbindungen.

Die Wahl innerhalb einer Familie hängt von Spannung, Trasse, Brandschutzanforderungen und der in Ihrem Markt geltenden Norm ab. Der Leitfaden zu Kabeltypen geht diese Entscheidungen der Reihe nach durch, und der Leitfaden zu Kabelnormen ordnet die wichtigsten Wege nach IEC, BS, EN, UL und nationalen Normen.

So lesen Sie die Spalten des Registers

Das Register unten wiederholt für jede Linie dieselben Spalten, damit sich Linien schnell vergleichen lassen.

Code

Eine kurze Referenz, die auf der gesamten Website und in unseren Antworten verwendet wird: P für Energie, B für Gebäude und Steuerung, F für Glasfaser und Daten, gefolgt von der Liniennummer. Die Angabe des Codes in einer Anfrage hilft dem Büro, sie schneller weiterzuleiten; er ist keine Produktbezeichnung und erscheint nicht auf dem Kabel.

Referenzkonstruktion

Das Modell, das auf jeder Linienseite unter der Querschnittszeichnung angegeben ist, zum Beispiel 0,6/1 kV Cu/XLPE/PVC 4x25 mm2 für NS-Energiekabel oder Cat6 U/UTP 23 AWG 4-paarig für LAN-Kabel. Konstruktionen für Energie- und Gebäudekabel stammen aus dem Katalog eines Partnerwerks; Konstruktionen für Glasfaser- und Datenkabel aus öffentlichen Datenblättern. Durchmesser und Gewichte sind Katalog- oder Datenblattwerte für genau dieses Modell, keine Messwerte Ihres Auftrags.

Standardverpackung

Wie die Referenzkonstruktion üblicherweise verpackt wird: Trommeln für Energiekabel, Ringe oder Spulen für Installationsleitungen und flexible Leitungen, Trommeln zu 2 km oder 4 km für Glasfaserkabel, Spulen zu 1 km für Dropkabel und Kartons zu 305 m für Cat6. Der Trommelplan Ihres Auftrags legt die tatsächliche Länge je Trommel, die Metermarken und den Trommeltyp fest.

Jede Linienseite ergänzt die Schichtentabelle, den Bereich der Querschnitte und Aderzahlen in der Kategorie, typische anpassbare Optionen und die Unterlagen, die das Büro vor der Verladung sammelt.

Was Referenzwerte bedeuten und was nicht

Eine Referenzkonstruktion ist ein fester Vergleichspunkt, keine Zusage über Ihre Trommeln. Maßgeblich ist das Datenblatt, das das Büro für Ihren Auftrag ausstellt: Es hält Leiterklasse und Querschnitt, Werkstoff und Dicke von Isolierung und Mantel, Schirme oder Bewehrung, Aderkennzeichnung, Mantelaufdruck, Trommelplan und die zu protokollierenden Prüfungen fest. Wir veröffentlichen keine Strombelastbarkeiten; der Kabelquerschnitt hängt von der Verlegeart und Ihren Errichtungsbestimmungen ab, etwa IEC 60364-5-52, BS 7671 oder NEC, und wird von Ihrem Projektingenieur bestätigt. Das Brandverhalten wird laut Prüfbericht angegeben, und jedes Zertifikat oder jede Listung gehört dem Partnerwerk und der davon abgedeckten Konstruktion.

Wo die Linien gefertigt werden

Das Büro ordnet jede Linie Partnerwerken in den Clustern zu, die sie herstellen. Energie- und Sonderkabel kommen hauptsächlich aus Yixing und Guanlin in Jiangsu, Ningjin in Hebei und Wuwei in Anhui. Glasfasern und Glasfaserkabel kommen hauptsächlich aus dem Wuhan Optics Valley und aus Qidu in Wujiang, Jiangsu. LAN-Kabel und Leitungen kommen hauptsächlich aus Humen in Dongguan. Die Seite Industriecluster nennt die öffentlichen Kennzahlen jedes Clusters mit Quellen und Daten.

MOQ, Muster und der nächste Schritt

Die MOQ unterscheidet sich je Linie. Als Referenzbereiche aus Werksangaben werden NS- und bewehrte Energiekabel üblicherweise ab etwa 500 m je Querschnitt gefertigt, Steuerleitungen ab etwa 1.000 m, Cat6 ab 50 bis 100 Kartons zu 305 m und Solarkabel von 100-m-Ringen bis zu 500-m-Trommeln. Ihre MOQ, Lieferzeit und Ihr Trommelplan werden für jeden Auftrag schriftlich bestätigt; siehe MOQ und Lieferzeit. Preise werden hier nicht veröffentlicht, weil Kabelpreise dem Kupfer folgen und Angebote nur kurz gültig sind. Wenn Sie Konstruktion, Querschnitte und Metermengen haben, senden Sie sie über das Anfrageformular.
