Quali linee usa un data center

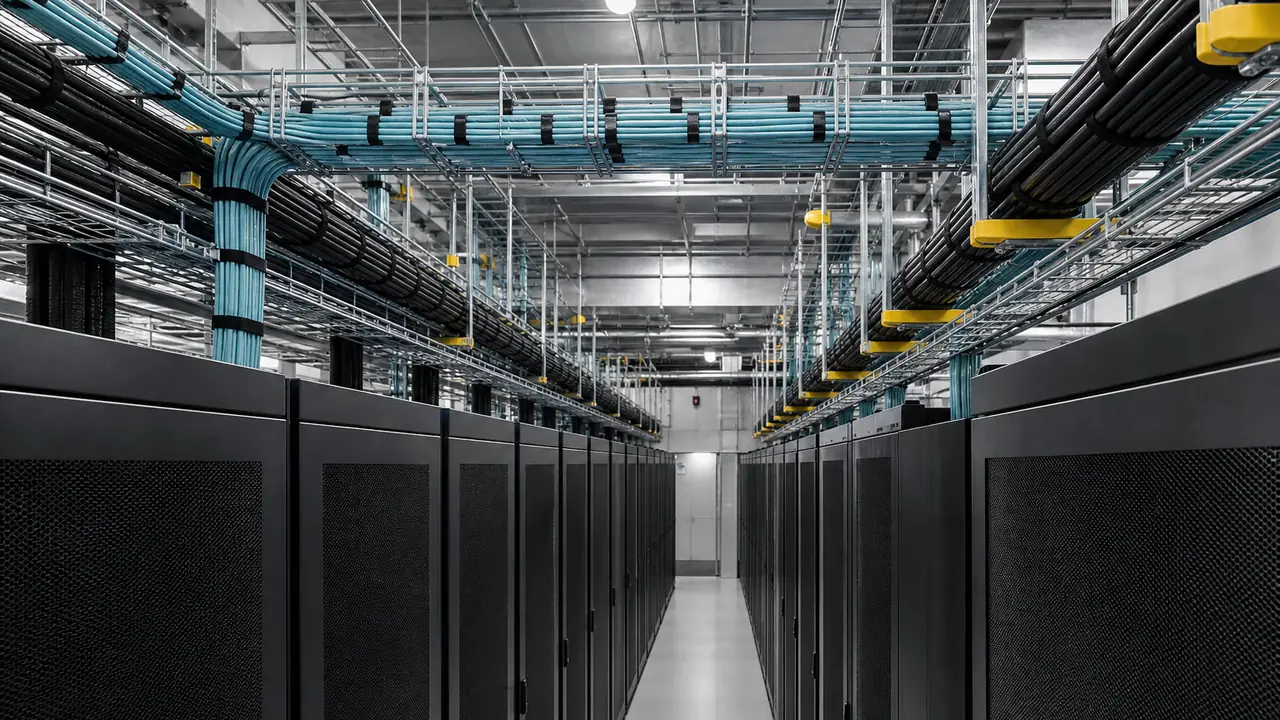

Un data center acquista cavi in due modi molto diversi. Il lato rete è fibra: multimodale per i collegamenti brevi all'interno di una sala, monomodale per i collegamenti più lunghi tra sale e fabbricati, trunk tight-buffered o a nastro tra le aree di distribuzione, e grandi volumi di patch cord terminati in fabbrica. Il cavo di categoria in rame serve le reti di gestione e alcuni collegamenti di bordo. Dietro i rack, il cavo di potenza BT alimenta UPS, quadri e PDU, il cavo resistente al fuoco serve i sistemi di sicurezza, e una linea in media tensione porta l'energia al sito. La tabella collega le sezioni abituali alle linee.
| Circuito o sezione | Linea di cavi | Norma tipica | Imballo tipico |
|---|---|---|---|
| Collegamenti brevi in sala, spine e leaf | Multimodale OM3, OM4 o OM5 in cavo in fibra da interno | TIA-568; codice colori TIA-598 | Rocchetti e bobine |
| Collegamenti tra fabbricati e lunghi nel campus | Cavo in fibra monomodale G.652.D o G.657 | ITU-T G.652.D / G.657 | Bobine; 2 km / 4 km per le tratte esterne |
| Patching di rack e cross-connect | Patch cord LC o SC, 2,0 / 3,0 mm | Gradi IEC 61753-1 per IL e RL | In busta, etichettati per lunghezza |
| Rete di gestione e rame di bordo | Cat6 o Cat6A, guaina LSZH o plenum | TIA-568; classificazione NEC 800 (US); classe CPR (UE) | Scatole da 305 m o rocchetti |
| Alimentazioni UPS, quadri e PDU | Cavo di potenza BT in XLPE, guaina LSZH | IEC 60502-1 | Bobine |
| Circuiti di rilevazione e spegnimento incendio | Cavo resistente al fuoco | IEC 60331, BS 8519 da rapporto di prova | Bobine o rocchetti |
Costruzioni di riferimento da datasheet pubblici: cavo da interno tight-buffered a 12 fibre con buffer da 0,9 mm, filo di aramide e guaina in PVC o LSZH, circa 6,0-6,3 mm di diametro esterno e 33-41 kg/km; e Cat6 U/UTP con quattro coppie di rame pieno 23 AWG (0,555-0,58 mm), separatore a croce e guaina di circa 6,0-6,2 mm, con una scatola da 305 m di circa 13,5-14 kg lordi.
Norme e note di mercato
I gradi multimodali sono definiti dalla larghezza di banda modale effettiva a 850 nm: almeno 2.000 MHz·km per l'OM3 e 4.700 MHz·km per l'OM4, mentre l'OM5 aggiunge 2.470 MHz·km a 953 nm. Per 10 Gb/s, una distanza di 400 m su OM4 è comunemente citata (IEEE 10GBASE-SR). I patch cord sono classificati secondo IEC 61753-1: per il monomodale, il Grado B ha una perdita di inserzione media di 0,12 dB o meno con il 97% a 0,25 dB o meno, e la perdita di ritorno è di 60 dB o più per il Grado 1 (APC) e 45 dB o più per il Grado 2 (UPC). I valori di pianificazione più datati della TIA-568 ammettono 0,75 dB per coppia di connettori accoppiati e 0,3 dB per giunzione; usate la specifica del produttore del cavo ove disponibile. Negli Stati Uniti, fibra e rame in montanti e plenum portano classificazioni NEC 770 e NEC 800 come OFNP, OFNR e CMP, di solito con listing per soddisfare l'AHJ. Nell'UE il cavo installato in modo permanente richiede una classe CPR nella DoP. Si veda fibra monomodale e multimodale a confronto.
Imballo e pianificazione bobine
Le consegne per i data center arrivano a fasi, sala per sala, quindi il desk suddivide l'ordine in lotti di consegna allineati alla sequenza di allestimento. I cavi trunk sono tagliati sui percorsi misurati e avvolti singolarmente su rocchetti con etichette per entrambe le estremità. I patch cord sono insacchettati per lunghezza e colore con i risultati di prova per ogni cordone. Il Cat6 viaggia in scatole da 305 m su pallet. Le bobine dei cavi di potenza seguono il cable schedule elettrico.
Per il rame, il desk verifica etichette delle scatole, stampa della guaina e diametro del conduttore su campioni prelevati da ogni lotto, e richiede risultati di prova di canale o di link permanente quando servono all'installatore. Per la fibra, i registri di attenuazione per fibra viaggiano con ogni rocchetto, e i risultati dei patch cord sono abbinati ai numeri di serie delle buste. Scatole private label e guaine stampate sono possibili su entrambe le linee e vengono fissate sulla scheda tecnica prima della produzione.
Rischi tipici nei data center
- CCA spacciato per rame. Il cavo di categoria richiede conduttori in rame pieno. Il CCA è circa il 30% più leggero, mostra l'alluminio quando viene raschiato e scalda di più con il PoE.
- Classificazione al fuoco errata. Una guaina da montante dove serve il plenum, o una classe CPR inferiore a quella di progetto.
- Patch cord senza risultati per cordone. Dichiarazioni di IL e RL senza valori misurati per cordone.
- Confusioni sul tipo di fibra. OM3 consegnato come OM4, o cordoni monomodali con la lucidatura sbagliata (APC vs UPC).
Il cavo LAN proviene tipicamente da Humen a Dongguan; la fibra da Wuhan. I listini degli impianti indicano tempi di consegna del Cat6 di 5-25 giorni fino a circa un mese; il vostro tempo è confermato per iscritto secondo MOQ e tempi di consegna. Inviate lo schema dei collegamenti tramite il modulo di richiesta preventivo.
