لماذا يحتاج المشتري النظرة الهندسية
عرضا سعر لكابل رئيسي واحد، لنقل كابل طاقة 4x25 mm2 أو كابل ألياف خارجي بـ 24 قلبًا، قد يصفان منتجين مختلفين جدًا. فقد يستخدم أحدهما موصل نحاس مليّن من الفئة 2 يلبي حد مقاومة IEC 60228 وXLPE بسماكة 0.9 mm؛ بينما يقتصد الآخر في النحاس أو العزل ويطبع المقاس نفسه على الغلاف. فجوة السعر حقيقية، لكن فجوة ما يصل إلى الموقع حقيقية كذلك. وقراءة التركيبة طبقة طبقة هي أوثق وسيلة لمقارنة العروض، وهي طريقة المكتب في كتابة كل ورقة مواصفات قبل حجز مصنع شريك.
الصفحات في هذا القسم مكتوبة لأصحاب العلامات والموزعين والمقاولين ووكلاء التوريد لا لمصممي الكابلات. تشرح وظيفة كل طبقة، والمواصفة التي تحددها، وكيف يبرهنه المصنع على كل بكرة، وأي الخيارات يغيّر التكلفة والوزن ومدة التسليم. والأرقام من تركيبات مرجعية في كتالوج مصنع شريك أو من كشوف بيانات عامة ومن المواصفات المذكورة؛ وهي ليست قياسات لطلبكم.
الطبقات، من الداخل إلى الخارج
يُبنى كابل الطاقة من موصل، وعزل، وتعريف القلوب، وحشوات وشريط ربط، وشاشات أو دروع اختيارية، وغلاف خارجي، ويُختم بطباعة وعلامات أمتار وبكرة. ويستبدل كابل الألياف الموصل بألياف زجاجية في أغلفة محكمة أو أنابيب سائبة، ويضيف عناصر شد وحاجزًا مائيًا، ويُختم بغلاف. ويربط الجدول كل موضوع بصفحته.

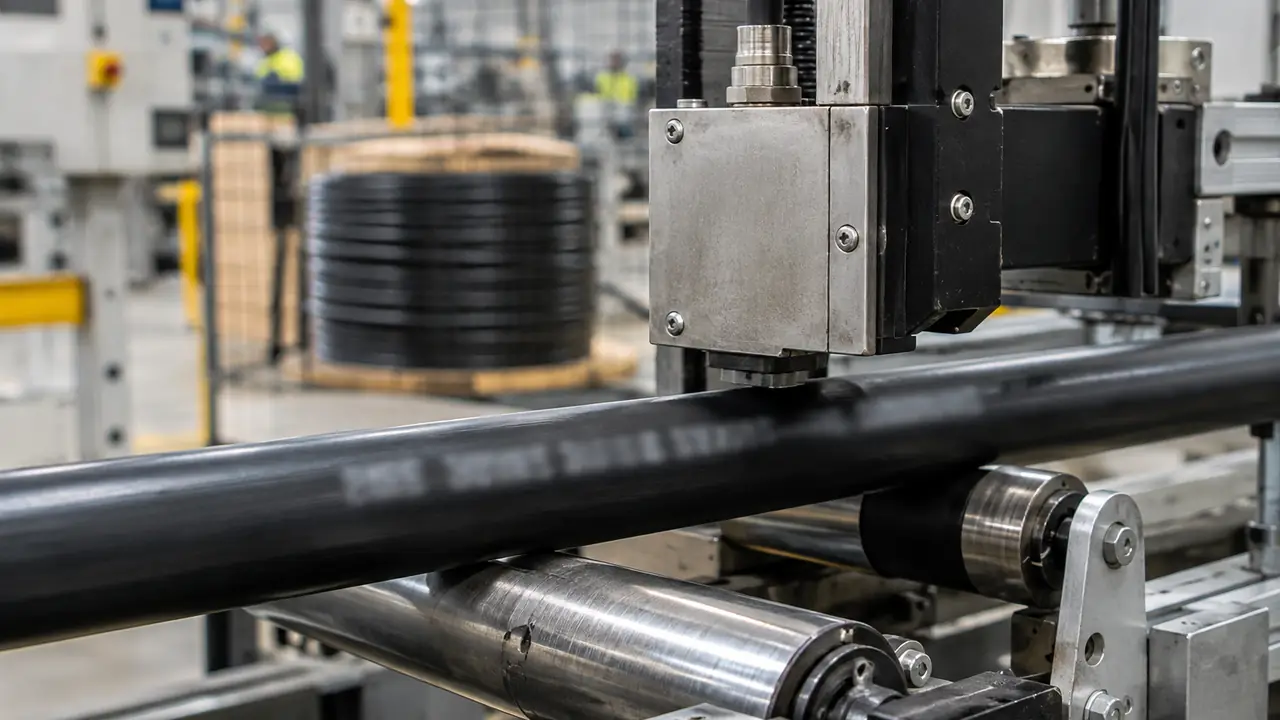

| الموضوع | ما يقرره | المراجع الرئيسية |
|---|---|---|
| مواد الموصلات | نحاس أو ألومنيوم، مصمت أو مجدول، مجرد أو مطلي بالقصدير | فئات IEC 60228: 1 و2 و5 و6 |
| العزل والأغلفة | التصنيف الحراري، والسماكة، وLSZH أو PVC | IEC 60502-1/-2, IEC 61034, IEC 60754 |
| الدروع والشاشات | الحماية الميكانيكية، ومسار التأريض، والتشويش | IEC 60502-1, BS 5467, BS 6724 |
| فئات الأداء الحريقي | ردّ الفعل تجاه الحريق واستمرارية الدارة | EN 50575, IEC 60332, IEC 60331, BS 8519 |
| أنواع الألياف ومواصفاتها | أحادي النمط أو متعدد، وفئة الانحناء، وبناء الكابل | ITU-T G.652.D / G.657, TIA-568, TIA-598 |
| الوسم والتعريف | طباعة الغلاف، وألوان القلوب، وبطاقات البكرات | اصطلاح ألوان IEC، وTIS 11، وبطاقة CPR |
أي الخيارات يحرك السعر والوزن ومدة التسليم
يشكل النحاس والألومنيوم نحو 80 بالمئة من تكلفة منتج سلك أو كابل وفق إفصاحات صناع الكابلات المدرجة، وتُبنى العروض عادة بسعر المعدن زائد أجرة تشغيل. ولهذا يهيمن مادة الموصل ومقاسه على السعر، ولذلك تكون صلاحية عرض السعر قصيرة. والوزن يتبع المنطق نفسه: كابل 0.6/1 kV Cu/XLPE/PVC المرجعي مقاس 4x25 mm2 يزن نحو 1,292 kg/km، والإصدار المدرّع بشريط فولاذي مقاس 4x35 mm2 نحو 2,067 kg/km، وكابل الألومنيوم مقاس 4x95 mm2 نحو 1,907 kg/km، حسب كتالوج مصنع الشريك.
- الموصل: المعدن والفئة والمقاس يحددان معظم السعر ووزن البكرة.
- العزل والغلاف: XLPE مقابل PVC، وLSZH مقابل PVC، ودرجات مقاومة الأشعة أو الزيوت تغيّر تكلفة الخلطة وأحيانًا المصنع.
- الدروع والشاشات: تضيف خطوات تشغيلًا ووزنًا وقطرًا، وهو ما يغيّر حجم البكرة والشحن.
- الأداء الحريقي: فئة CPR معلنة أو تقرير استمرارية دارة يضيّقان المصانع القادرة على التوريد.
- الوسم والتعبئة: الطباعة المخصصة وخطط البكرات تضيف تكلفة يسيرة لكنها يجب أن تثبَّت قبل الإنتاج.
كيف يُبرهن كل طبقة
تُجرى الاختبارات الروتينية على كل بكرة: مقاومة الموصل المستمرة عند 20 C، واختبار شرارة على العزل، واختبار جهد، وفحوص أبعاد لسماكة العزل والقطر الكلي، وفحص لطباعة الغلاف وعلامات الأمتار. ويضيف كابل الجهد المتوسط اختبار تفريغ جزئي وفق IEC 60885-3. أما اختبارات العينة والنوع، مثل اختبارات اللهب واختبارات الدخان والغازات الحمضية أو التقادم الحراري، فتحملها تقارير اختبار للتركيبة. ويدقق كابل الألياف بآثار OTDR وبفقد الإدخال والإرجاع لوصلات patch. يجمع المكتب هذه السجلات لكل بكرة ويدققها مقابل ورقة المواصفات قبل التحميل.
كيف تستخدمون هذه الصفحات في طلب فعلي
- اختاروا التركيبة من صفحات خطوط المنتجات، مثل كابلات الطاقة ذات الجهد المنخفض أو الألياف الخارجية، ودوّنوا المواصفة التي يسميها سوقكم.
- استخدموا صفحات الهندسة لتحديد كل طبقة: فئة الموصل، والعزل، والغلاف، والدرع، وفئة الحريق، والوسم.
- أرسلوا التركيبة والمقاسات والأمتار والميناء عبر نموذج طلب عرض السعر؛ ويرد المكتب بورقة مواصفات تثبّت كل طبقة.
- اتفقوا على خطة البكرات وسجلات الاختبار التي تحتاجونها؛ ويُعرض الحد الأدنى للطلب والتوقيت في الحد الأدنى للطلب ومدة التسليم ويؤكَّدان كتابيًا.
