لمن هذا البرنامج
المشاريع الهندسية هنا هي مقاولو EPC والمقاولون الكهربائيون والمطورون واستشاريوهم الذين يشترون الكابل لعمل محدد: محطة شمسية، أو محطة محولات، أو مصنع صناعي، أو مستشفى، أو مركز بيانات، أو شبكة ألياف. ويُشترى الكابل وفق جدول كميات (BOQ) ومواصفة فنية معتمدين من استشاري، ويُسلَّم وفق برنامج إنشاء، ويُركب في مسارات بطول معلوم. الأخطاء مكلفة بطريقة لا تكون عليها في التجارة: فبكرة تنقص 30 م عن مسار تعني وصلة قد لا تسمح بها المواصفة، وسجل اختبار مفقود قد يعيق بدء التغذية. بُني هذا البرنامج حول جدول الكميات وجدول الكابلات وملف الاعتماد.
الخطوط التي تشتريها المشاريع عادة
- كابل طاقة متوسط الجهد: كابل XLPE وفق IEC 60502-2 مثل التركيبة المرجعية 8.7/15 kV Cu/XLPE/CTS/PVC مقاس 3x95 mm2؛ والجهود الأعلى تحتاج مصنعًا مطابقًا على حدة.
- الجهد المنخفض والكابل المدرّع: 0.6/1 kV من نحاس أو ألومنيوم/XLPE، وSTA أو SWA، وAWA لدارات التيار المتردد أحادية القلب.
- الكابل المقاوم للحريق: استمرارية الدارة وفق IEC 60331 أو BS 6387 CWZ أو BS 8519 وفق تقرير اختبار، وأغلفة LSZH للمباني العامة.
- كابل التحكم والقياس للمنشآت، وكابل PV شمسي وفق EN 50618 للمحطات الشمسية.
- كابل الألياف: أنابيب سائبة خارجية، وADSS، وكابل داخلي لاتصالات المشروع.
ما يجهّزه المكتب
| مُدخل المشروع | مخرجات المكتب | الغرض |
|---|---|---|
| جدول الكميات والمواصفة | جدول مطابقة بندًا بندًا: التركيبة، والمواصفة، والانحرافات | اعتماد الاستشاري قبل الطلب |
| جدول الكابلات | خطة بكرات تجمع المسارات على بكرات مع احتياط، ورقم بكرة لكل مسار | مسارات كاملة دون وصلات غير مخططة |
| متطلبات ملف الاعتماد | أوراق مواصفات، وتقارير اختبار نوع، وإدراجات المصنع، وعينة عند الطلب | تقديم المواد |
| خطة المعاينة والاختبار | اختبارات روتينية لكل بكرة، وتواريخ اختبارات بحضور الممثل، ونطاق اختبار النوع | نقاط توقف متفق عليها مسبقًا |
| برنامج التسليم | دفعات شحن مطابقة لمراحل الموقع | وصول البكرات حين يجهز الخندق أو المجرى |
تشمل الاختبارات الروتينية مقاومة الموصل مقابل حد IEC 60228، واختبار الجهد، وللجهد المتوسط اختبار الجهد الروتيني عند 3.5 U0 لمدة 5 دقائق والتفريغ الجزئي وفق IEC 60885-3، بأقصى 10 pC عند 1.73 U0 للتركيبة المرجعية. وتُرتب اختبارات حضور الممثل في مصنع الشريك في تواريخ متفق عليها ليحضرها مفتشكم أو استشاريكم. راجع الاختبار والمعاينة واختبار التفريغ الجزئي.
الحد الأدنى للطلب ومدة التسليم والنحاس
كميات المشاريع تتجاوز عادة حدود المصانع الدنيا، التي تضعها إدراجاتها عند نحو 500 م لكل مقاس لكابل الجهد المنخفض والمدرّع. ويمكن تجميع المقاسات الصغيرة قصيرة الطول الكلي مع تشغيلات المخزون. ومدة التسليم هي البند الحرج في المسار: حجز النحاس، وموعد الإنتاج، والاختبارات الروتينية واختبارات حضور الممثل، والبكرات الخشبية التي تستغرق عادة أسبوعين إلى أربعة أسابيع للتصنيع. وتمر تركيبات الجهد المتوسط والمدرّعة عبر عمليات أكثر من كابل الجهد المنخفض. وتستخدم المشاريع الطويلة غالبًا صيغة تسوية سعر نحاس مرتبطة بـ LME بدلًا من سعر ثابت؛ راجع بنود تسوية أسعار الكابلات. وتؤكَّد كل التواريخ كتابيًا لكل طلب؛ راجع الحد الأدنى للطلب ومدة التسليم.
مخاطر خاصة بالمشاريع الهندسية
- مسؤولية اختيار المقاس. لا يحدد المكتب مقاس الكابل ولا ينشر تصنيفات تيار. تأتي المقاسات من مهندسكم وفق IEC 60364-5-52 أو BS 7671 أو NEC حيث ينطبق؛ ويورّد المكتب ما يحدده جدول الكميات وينبّه لما يبدو غير متسق.
- الالتباس في الأداء الحريقي. فئة CPR تصف ردّ الفعل تجاه الحريق لا استمرارية الدارة. ودارات إنذار الحريق وسلامة الحياة تحتاج تقارير اختبار IEC 60331 أو BS 6387 أو BS 8519 للتركيبة.

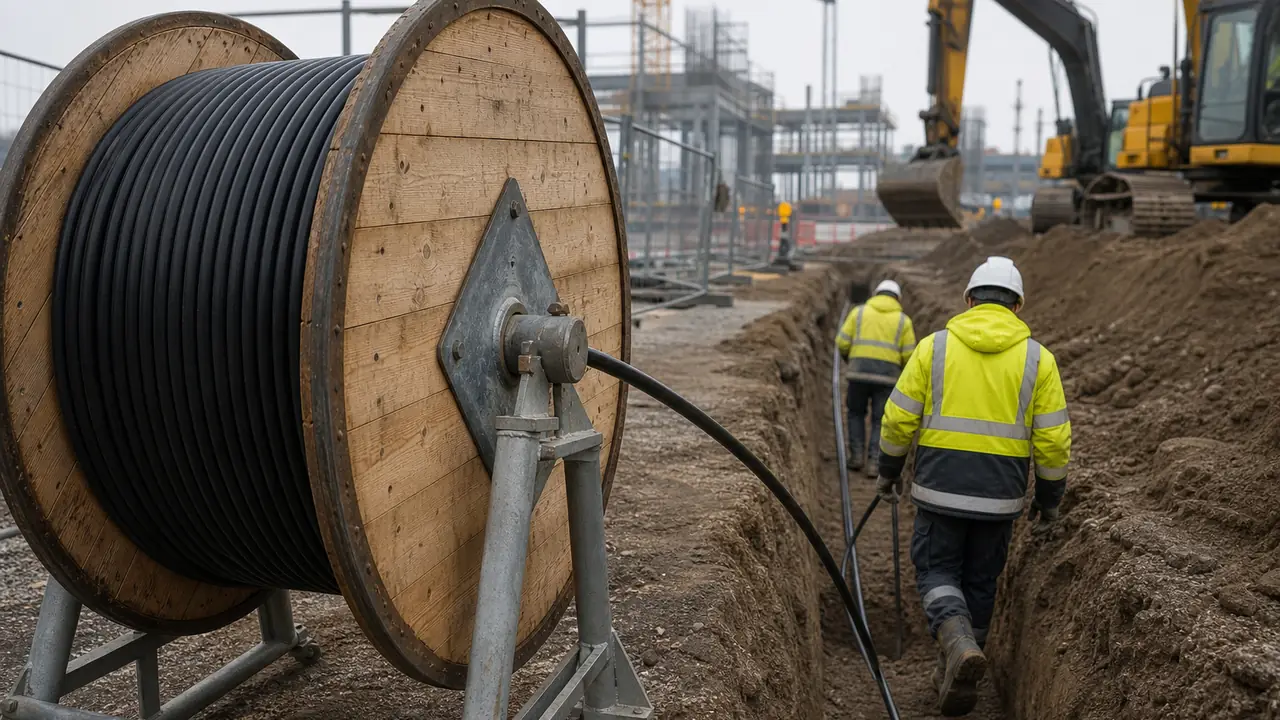

- بكرات قصيرة ووصلات. تُخطط أطوال البكرات من جدول الكابلات مع احتياط، وتُسجَّل علامتا البداية والنهاية لكل بكرة.
- تلف البكرات. تسافر البكرات بعيدًا وتنتظر في الموقع. تُفحص القشارة وأغطية الأطراف وحالة البكرة قبل التحميل؛ راجع منع تلف بكرات الكابلات.
- اعتمادات الأسواق. تطلب مشاريع الولايات المتحدة عادة منتجات مُدرجة لدى UL أو غيرها من جهات NRTL لإرضاء جهة السلطة المختصة (AHJ)؛ وأسواق أخرى تحتاج مستندات مطابقة. أكّدوا مع استشاريكم ومستورد السجل.
أرسلوا جدول الكميات والمواصفة وجدول الكابلات وبرنامج التسليم عبر نموذج طلب عرض السعر. وسيرد المكتب بالمصانع الشريكة المطابقة لكل خط، ومسودة جدول مطابقة، والانحرافات التي تحتاج اعتماد الاستشاري، والأسئلة التي يجب الإجابة عنها قبل تأكيد عرض سعر نهائي وتواريخ تسليم كتابيًا.
